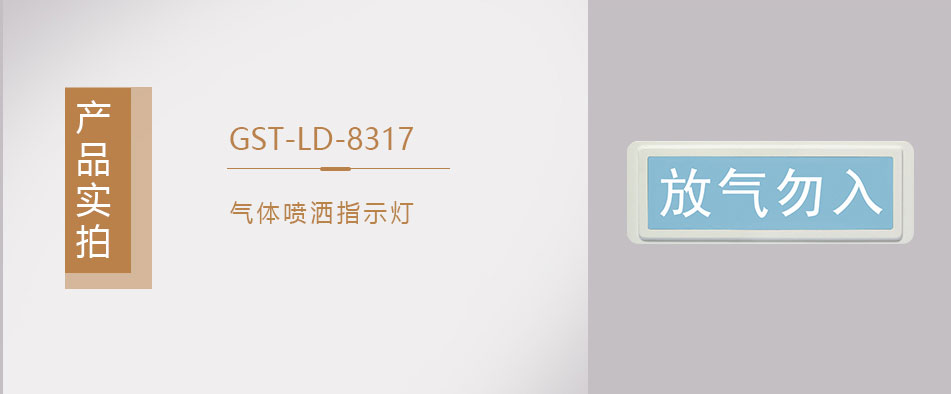

GST-LD-8317氣體噴灑指示燈
一、海灣GST-LD-8317氣體噴灑指示燈概述：

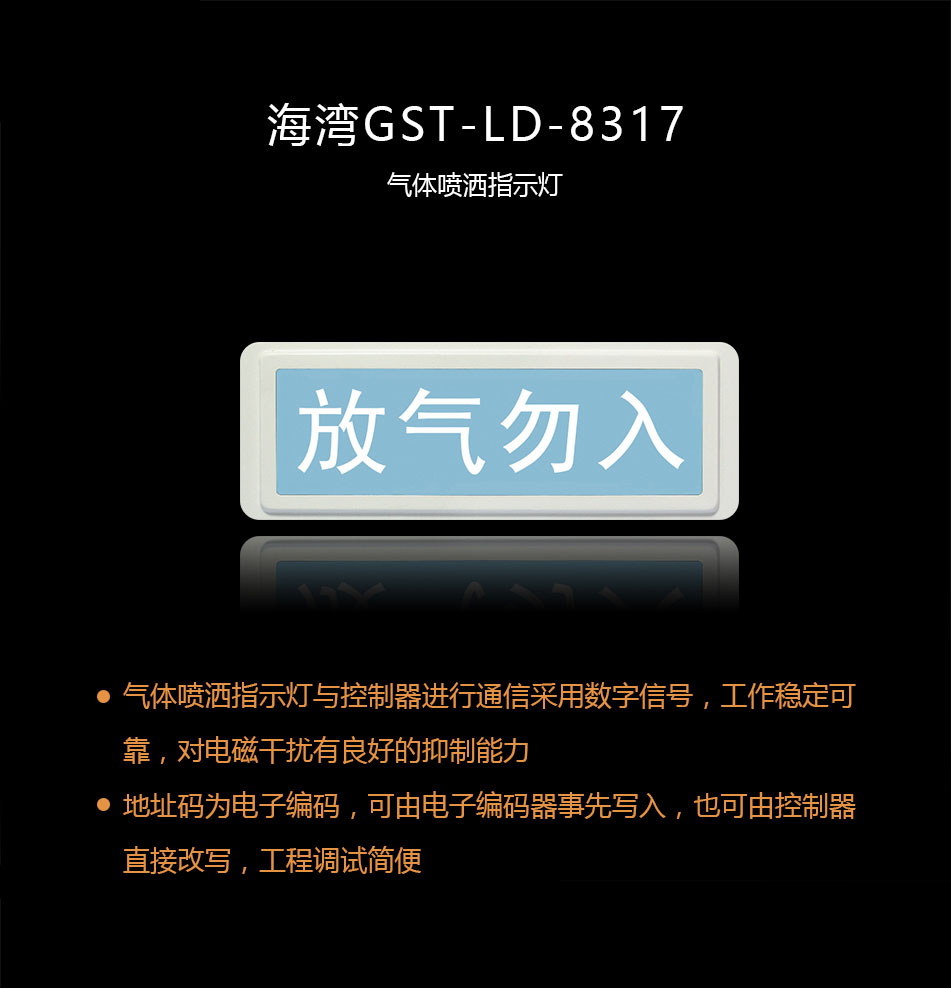

GST-LD-8317氣體噴灑指示燈是氣體滅火系統的配套產品，通常安裝在被保護場所的入口處。當氣體噴灑后，氣體滅火控制器(以下簡稱控制器)將啟動氣體噴灑指示燈發出燈光指示，提醒人員注意并采取相應的措施。本噴灑燈為編碼型，可與公司氣體滅火系統控制器配套使用。
氣體噴灑指示燈與控制器進行通信采用數字信號，工作穩定可靠，對電磁干擾有良好的抑制能力；地址碼為電子編碼，可由電子編碼器事先寫入，也可由控制器直接改寫，工程調試簡便。

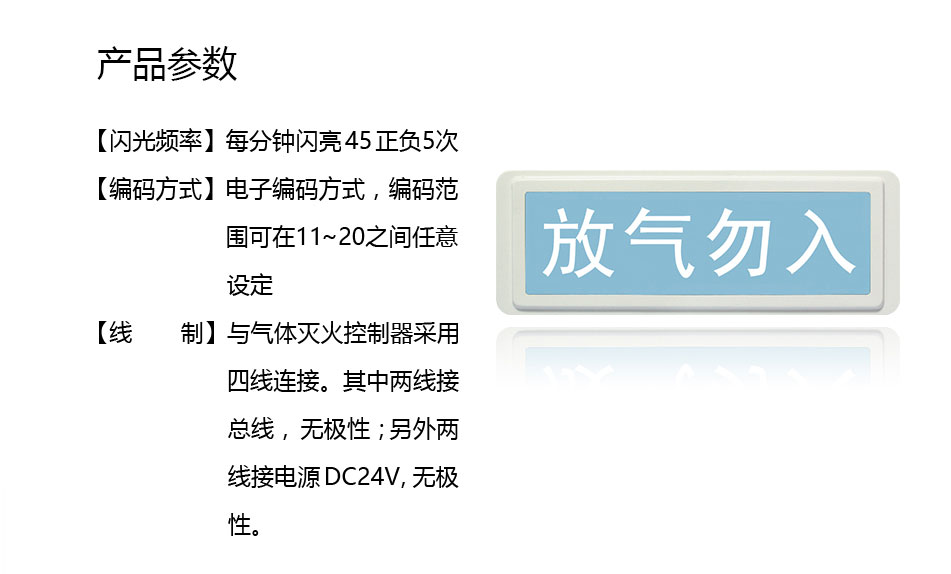

二、海灣GST-LD-8317氣體噴灑指示燈技術指標：
部分可參考商品屬性
閃光頻率：每分鐘閃亮45正負5次
編碼方式：電子編碼方式，編碼范圍可在11~20之間任意設定
線制：與氣體滅火控制器采用四線連接。其中兩線接總線，無極性；另外兩線接電源DC24V，無極性。
三、海灣GST-LD-8317氣體噴灑指示燈布線要求：
信號總線Z1、Z2采用阻燃RVS雙絞線，截面積大于等于1.0平方；電源線D1、D2采用阻燃BV線，截面積大于等于1.5平方。
四、海灣GST-LD-8317氣體噴灑指示燈結構特征、安裝與布線GST-LD-8317噴灑燈外形示意圖如圖所示

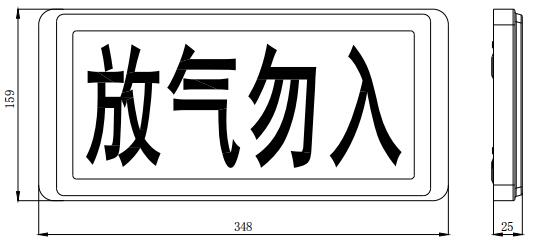

噴灑燈外形示意圖如圖5-14所示。
噴灑燈安裝方式采用壁掛方式。先安裝兩只M6×60膨脹螺栓，安裝孔距為260mm（見圖5-15），再將噴灑燈接好線，調節好膨脹螺栓的高度，將噴灑燈緊掛在墻上。也可將外殼上蓋打開，把膨脹螺栓的螺母擰緊。
噴灑燈端子示意圖如圖5-16所示。
D1、D2：接DC24V，無極性。
Z1、Z2：接控制器兩總線，無極性
布線要求：信號總線Z1、Z2采用阻燃RVS雙絞線，截面積≥1。0mm2；電源線D1、D2采用阻燃BV線，截面積≥1。5mm2。
五、海灣GST-LD-8317氣體噴灑指示燈應用方法
噴灑燈與氣體滅火控制器的總線和電源DC24V相連，實現噴灑噴灑功能。具體連接方法如圖5-17所示。
